DYTP型电液推杆

DYT系列电液推杆是一种集机、电、液为一体的液压驱动机械手，适用于需要往复推拉直线  (或往复旋转一定角度)运动，也可用于需要上升、下降或夹紧工作物的场所，并可实现远距离  危险地区的集中或自动控制。已广泛应用于冶金、矿山、电力、煤炭、机械、交通、粮食、化工、  水泥、水利建材、运输等部门，是一种通用的动力源。

电液推杆工作原理与结构性能

1、工作原理：

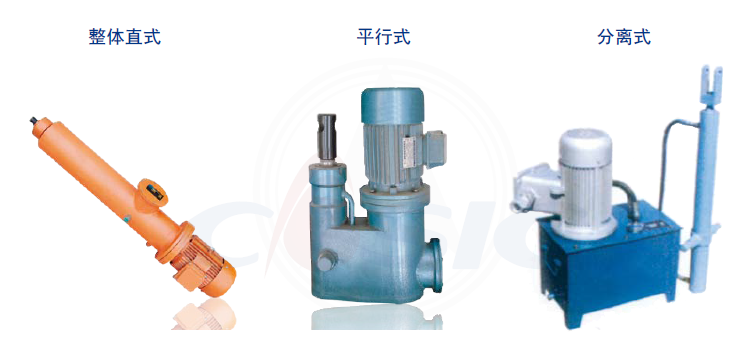

电液推杆是一种机、电、液一体化的新型柔性传动机构，它以执行机构（油缸）、控制机构  （液压控制阀组）和动力源（油泵电机等到）组成。根据现场安装空间及用户使用情况，电液推  杆可有多种结构形式（具体见电液推杆外形尺寸图，也可根据用户要求定制样式）。电动机通过  正反转驱动双向液压泵正反输出压力油，经液压控制阀送至油缸，实现活塞杆的往复运动。

2、结构性能：

液压控制阀组主要由溢流阀，吸油单向阀，调速阀（用户要求），液控单向阀（液压锁）等  组成，也可根据电液推杆的工作特性，设计不同功能的油路组合阀，满足其工作要求。自锁形  式一般有推出自锁，拉回自锁和推拉均自锁；运行速度有可调速型，不可调速型；工作角度有  水平推，向上推（包括斜向上），向下推（包括斜向下）等几种。

电液推杆主要有以下优点：

（1）结构紧凑、安装方便、占据空间小、维护简单。

（2）可带负荷起动，具有过载保护功能。

（3）回路设双向液压锁，可停在规定行程范围内的任意位置并自锁，且保持输出力不变。

（4）推拉力，速度（用户要求）无级可调，驱动力范围极广。

（5）因故断电，推杆自锁，避免发生事故。

（6）采用全液压传动，动作灵敏，运行平稳，能有效缓冲外来冲击力，行程控制精确（≥0.5mm）。

（7）机电液一体化全封闭结构，工作油路循环于无压的封闭钢筒里，体积小，不渗油，在恶

劣的工作环境下，不吸尘，不进水，内部不锈蚀，使用寿命长。

型号表示方法：

以下举“DYTZB1000-500/110-X型电液推杆”为便，分别说明如何选型和型号编制的方式。

1、如何选型：

某一场所需要一台整体直式的电液推杆，要求电机防爆，其最大推力为1KN，行程500mm，  最大速度110mm/s，使用角度向下推，那么所选电液推杆的标准型号为：DYTZB1000-500/110-X

（B为防爆标记，X表示向下推）

2、型号编制的方法：

选型说明

电液推杆主要是由推杆的型式、电机的防护等级、额定输出力、行程、额定速度和使用角  度等六大基本要素组成，还可根据用户等级要求，配套三种调节功能，即：速度调节，推、拉  力调节，行程调节（行程开关定位）。除了上述三种调节功能订货时必须文字注明外，其它请参  照型号编制方式认真填写六大基本要素。

DYTZ型整体直式电液推杆

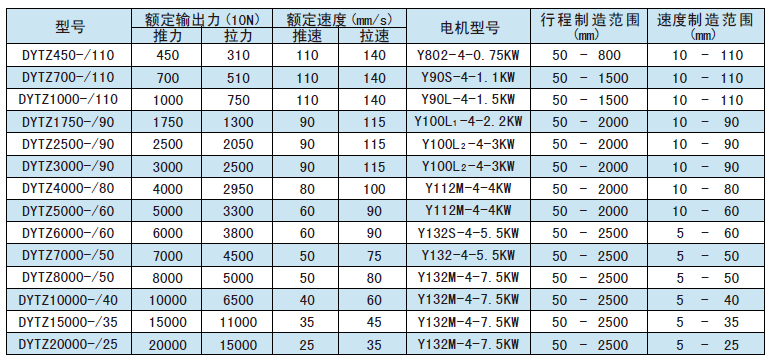

DYTZ型整体直式电液推杆外形技术参数（选型表）

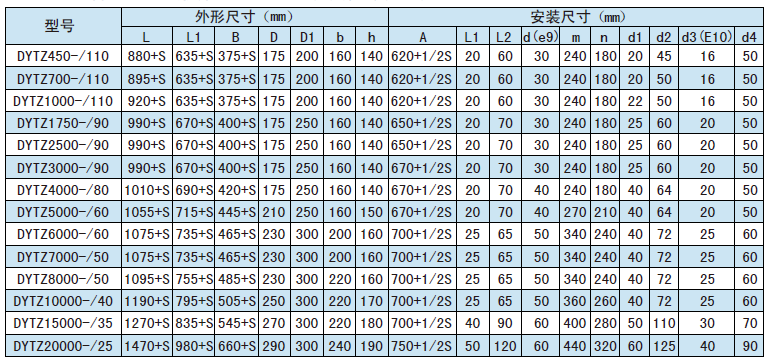

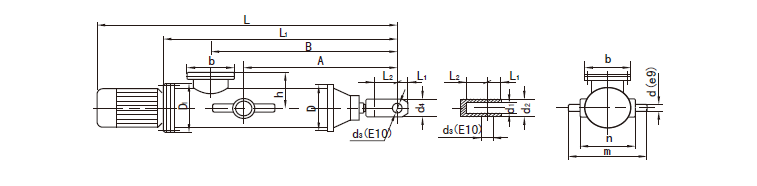

DYTZ型整体直式电液推杆外形尺寸及安装尺寸
